（2）側向彎曲［圖3-44(a)]側向彎曲容易導致以下缺陷。
①連桿大小頭孔的中心線不平行。
②活塞在氣缸中產生偏斜，摩擦力和功率損耗增加。
③活塞和活塞環磨損加劇。
④漏入曲軸箱廢氣增多，竄機油。
⑤連桿襯套和軸瓦在整個工作表面受載不均，引起連桿襯套和軸瓦發熱，磨損加劇。

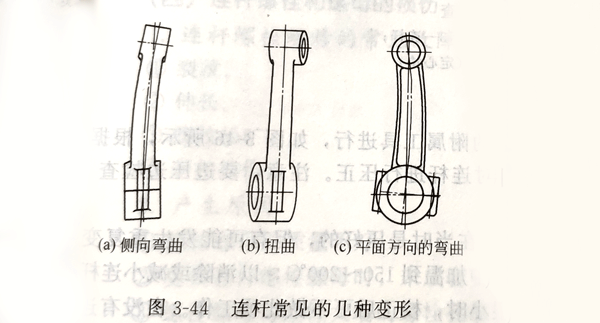

（a）側向彎曲
（b）扭曲
（c）平面方向的彎曲
（3）扭曲［圖3-44（b）］連桿扭曲容易導致連桿和活塞銷、活塞銷與活塞憋住，使其轉動不靈，嚴重時將產生強烈的活塞敲缸。
（4）連桿在平面方向的彎曲［圖3-44（c）］。
（5）連桿大小端孔產生失圓和錐形度。
（6）連桿螺栓、螺母損傷。

連桿的彎曲和扭曲，往往是由于內燃機超負荷和突爆等原因造成的，從以上它們產生的后果知道，連桿有了彎曲和扭曲，不僅降低了它本身的強度，而且還使活塞組與氣缸的配合失常，給活塞組和氣缸帶來不正常的縱向磨損。因此，在修理時必須認真、準確地對連桿進行檢驗和校正。
連桿彎曲和扭曲的檢驗在連桿校驗器上進行。連桿校驗器的結構如圖3-45所示，是由槽塊座、固定螺釘、平板、調整螺母及擴張塊五部分組成。另外，還附有校正連桿彎曲和扭曲的專用工具。
