Product list

柴油發(fā)電機的曲軸經(jīng)長時間使用后，由于作用在連桿軸頸和曲軸軸頸的力的大小和方向周期變化而產(chǎn)生不均勻的磨損，這是自然磨損的必然結果，是正常現(xiàn)象，但由于使用不當、潤滑不良、軸承間隙過大或過小，都會加速軸頸的磨損和軸頸磨損不勻度，磨損后的主要表現(xiàn)是軸頸的不圓（失圓）和不圓柱形（錐形）。

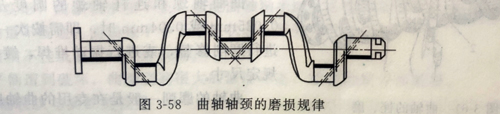

曲軸軸頸（又稱主軸頸）和連桿軸頸的磨損，是由于磨損不均勻而形成沿圓周的軸徑不圓和沿長度的不圓柱形磨損。連桿軸頸的磨損往往比曲軸軸頸的磨損約大1～2倍。曲軸軸頸的磨損因兩端活塞連桿組相互作用的結果，所受合力一般小于連桿軸頸，因此，它的磨損也小于連桿軸頸。其磨損規(guī)律如圖3-58所示。

（1）不圓連桿軸頸磨損不圓，主要是由于內燃機工作時的氣體壓力、活塞連桿組運動的慣性力以及連桿大端的離心力所形成的合力，作用在軸頸的內側面上。因此，連桿軸頸最大磨損發(fā)生在各軸頸的內側面（即靠曲軸中心的一側）。
曲軸軸頸的不圓比連桿軸頸小，也是由于在連桿軸頸離心力的牽制下各點載荷的不均勻性和連續(xù)時間的不同而造成的。其最大部位是靠近連桿軸頸的一側。

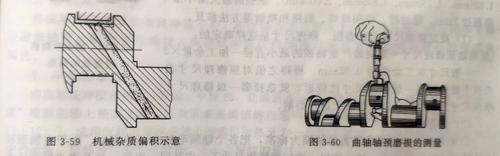

（2）不圓柱形連桿軸頸的不圓柱形（斜削）磨損，主要是油道中機械雜質的偏積。因為通向連桿軸頸的油道是傾斜的，在曲軸旋轉離心力的作用下，使?jié)櫥椭械臋C械雜質隨著潤滑油沿油道的上斜面流入連桿軸頸的一側，如圖3-59所示，由于雜質的偏積，造成同一軸頸的不均勻磨損，磨損的最大部位是雜質偏積的一側。另外，由于某些內燃機為了縮短連桿長度，將連桿大端做成不對稱，因而造成連桿軸頸沿軸線方向所受的載荷分布不均勻，形成連桿軸頸長度方向沿軸線方向的磨損不均勻。

相關文章推薦：

1、集裝箱電站（柴油發(fā)電機組）不同進排風方式分享

2、柴油發(fā)電機曲軸彎曲8大原因與檢驗

3、柴油發(fā)電機組內燃機連桿的6個常見故障

如需了解更多和相關報價歡迎關注下方微信二維碼↓↓↓

掃一掃關注微信

上一頁：淺談柴油發(fā)電機曲軸周婧常見故障的檢驗與修理

下一頁：柴油發(fā)電機曲軸彎曲應該怎么校正？
